輸油管道三樁一牌有哪些?如何設置?

發布時間:2019-07-04  作者:金能電力   來源:金能電力 點擊:
    概述
    為達到管道標識完整和清晰,方便管理,防止第三方破壞和標準化的要求,長輸管道需要埋設三樁一牌。
    線路三樁一牌,包括里程樁/陰保測試樁、標志樁(轉角樁)樁、警示牌、加密樁/通信標石4類樁。
    主要標準和依據如下:
    ⑴ 《中華人民共和國石油天然氣管道保護法》 2010年10月1日起施行
    ⑵ 《管道干線標記設置技術規定》SY/T 6064 – 2011
    ⑶ 《埋地鋼制管道陰極保護技術規范》GB/T 21448-2008
    2 里程樁
    2.1 里程樁(兼作測試樁)設計圖
    里程樁用于標記輸油管道的走向、里程。測試樁用于監測和測試管道陰極保護參數的地面標識。一般將里程樁與測試樁合并設置,以下統稱里程樁。

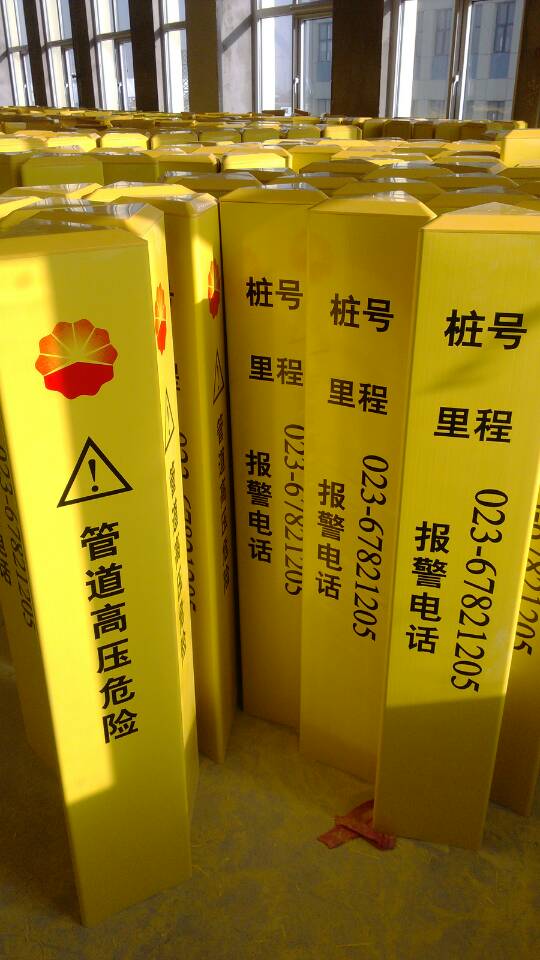

    里程樁有兩類,一是成品鋼樁,采用鋼制的成品樁,另一類是三角形高樁,采用混凝土預制或復合材料(樹脂+高強度玻璃纖維)成品樁。
     2.2 設置原則
    ⑴ 里程樁應自首站0km起每1km設置1個。因地面限制無法設置的,可隔樁設置,編號順延。
    ⑵ 里程樁宜設置在距管道中線正上方。
   ⑶ 將地面標識設置于指定地點。在滿足可視性和通視性需求及易于長期保留的前提下,除轉角樁外,可沿管道方向適當調整間距,兼做里程樁的陰極保護測試樁調整間距不應大于50m。
    ⑷ 管道穿跨越鐵路、公路、河流及其它管道交叉時,在100m范圍內無里程樁(兼作測試樁)時,應增設測試樁。
    ⑸ 除轉角樁外,多個管道樁體需要在同一地點設置時,應合并設置,按如下順序優先設置,依次為里程樁、測試樁、標志樁。
    ⑹ 樁體宜設置在路邊、田埂、堤壩等空曠荒地處,減少對土地使用和農耕機械作業的影響。
    3 標志樁
   3.1 標志樁設計圖
    用于標記埋地管道的轉向、管道與地面工程(地下隱蔽物)交叉、管理單位交界、管道結構變化(管徑、壁厚、防護層)、管道附屬設施的地面標記。包括穿(跨)越樁(河流、公路、鐵路、隧道)、交叉樁(管道交叉、光纜交叉、電力電纜交叉)、分界樁、設施樁等。
    采用混凝土預制或復合材料(樹脂+高強度玻璃纖維)成品樁。
    3.2 設置原則
    ⑴轉角樁位置不可隨意移動。當無法設置轉角樁時,如位于池塘中間時,應在進出池塘附近管道正上方分別設置一個轉角樁,并均在頂部標明走向指向應設轉角樁的位置和距此樁的距離。
    ⑵埋地管道與其它地下構筑物(如電纜、光纜、其它管道等)交叉,交叉樁應設置在交叉點正上方。
    ⑶標識固定墩、埋地絕緣接頭及其它附屬設施,設施樁應設置在所標識物體的正上方。
    ⑷在不同管理單位之間設置界樁。
    ⑸樁體宜設置在路邊、田埂、堤壩等空曠荒地處,減少對土地使用和農耕機械作業的影響。
    ⑹管道穿越鐵路時,應在鐵路一側設置穿越樁(另一側設警示牌)。穿越樁設置在鐵路用地邊界線外2m處管道中心線的正上方。
    ⑺當管道穿跨越公路時,應按下列要求設置穿越樁:
    ● 管道穿越高速公路、一級、二級公路及穿越長度大于40m(含40m)的三級、四級公路時,應在公路一側設置穿越樁(另一側設警示牌)。設置位置為公路排水溝邊緣以外1m處或高速公路圍欄以外。
    ● 管道穿越三級、四級公路時,應在公路一側設置穿越樁(未設警示牌時)。設置位置為管道上游的公路排水溝外邊緣以外1m處,無邊溝時,設置在距路邊緣2m處。
    ⑻ 當管道穿越河流、渠道時,按下列要求設置穿越樁:
    ●管道穿越河流、渠道長度大于40m(含40m)時,應在其一側設置穿越樁(另一側堤上設警示牌)。設置位置在河流、渠道堤壩坡腳處或距岸邊3m-10m處的穩定位置;
    ●管道穿越河流、渠道長度小于40m時,應至少在其一側設置穿越樁(未設警示牌時)。設置位置在管道上游的河流、渠道堤壩坡腳處或距岸邊3m-10m處的穩定位置。
    4 警示牌
    4.1 警示牌設計圖
    用于標記高風險地區或高后果區管道安全防范事項的地面警示標識。
    警示牌采用鋼制或復合材料(樹脂+高強度玻璃纖維)成品樁。
   4.2 設置原則
    ⑴ 警示牌應設置在管道穿越大中型河流、公路、鐵路、隧道、臨近水庫及泄洪區、水渠、人口密集區、自然與地質災害頻發區、采空區、第三方施工活動頻繁區等地段。
    ⑵ 管道跨越鐵路、公路、河流處,在其中一側設置警示牌。
    ⑶ 管道穿越通航河流時,應與航運部門協商,在兩岸大堤均設置“禁止拋錨”的警示牌。
    ⑷ 警示牌的正面應面向應處于最易被看到的地方,如警示牌應面向與之有關的人最易看見的地方,如禁止拋錨牌應面向河流,公路邊警示牌面向公路。
    4.3 文字標識
    ⑴ 警示牌均標注管理單位,管道名稱,警示用語、管理單位和聯系電話。
    ⑵ 正面可根據《中華人民共和國石油天然氣管道保護法》等相關規定并結合現場實際環境,確定警示用語。
    ⑶ 設置的同類標記形式與內容應保持一致。設置在少數民族地區的警示牌,其標記內容應增加該民族文字的警示用語。
     ⑷ 常用警示用語示例
    ①穿越河流警示用語:管道上下游各500m范圍內禁止拋錨、拖錨、挖砂、挖泥、采石、水下爆破。
    ②穿越公路警示用語:高壓輸油管道,5m范圍內禁止動土!禁止種植深根植物,堆放重物,禁止使用機械挖掘!施工前請聯系業主。
    ③穿越鐵路警示用語:高壓輸油管道,管道5m范圍內禁止動土!禁止使用機械挖掘!施工前請聯系業主。
    ④穿越人口密集區警示用語,可根據情況選用以下內容:
    高壓輸油管道,危險!管道5m范圍內禁止動土,禁止挖塘、修渠、修曬場、建溫室、家畜棚、建房等。禁止使用機械挖掘,施工前請聯系業主。
    管道泄露的石油和因管道搶修排放的石油,由管道企業回收,處理,任何單位和個人不得侵占、盜竊、哄搶。
    禁止下列危害管道安全的行為:
    ●擅自開啟、關閉管道閥門;
    ●采用移動、切割、打孔、砸撬、拆卸等手段損壞管道;
    ●移動、毀損、涂改管道標志;
    ●在埋地管道上方巡查便道上行駛重型車輛;
    ●在地面管道線路、架空管道線路和管橋上行走或者放置重物。
    ⑤隧道口警示用語:根據《中華人民共和國管道保護法》第三十二條規定:在管道專用隧道中心線兩側個一千米范圍內,禁止采石、采礦、爆破。
    ⑥水源保護地、湖泊、水庫等警示用語:管道5m范圍內禁止動土!禁止使用機械挖掘!施工前請聯系業主。
    ⑦采礦區警示用語:《中華人民共和國管道保護法》規定:管道200m范圍內采礦、爆破、工程鉆探等必須經批準方可實施。
    5 加密樁/通信標石
    5.1 加密樁/通信標石設計圖

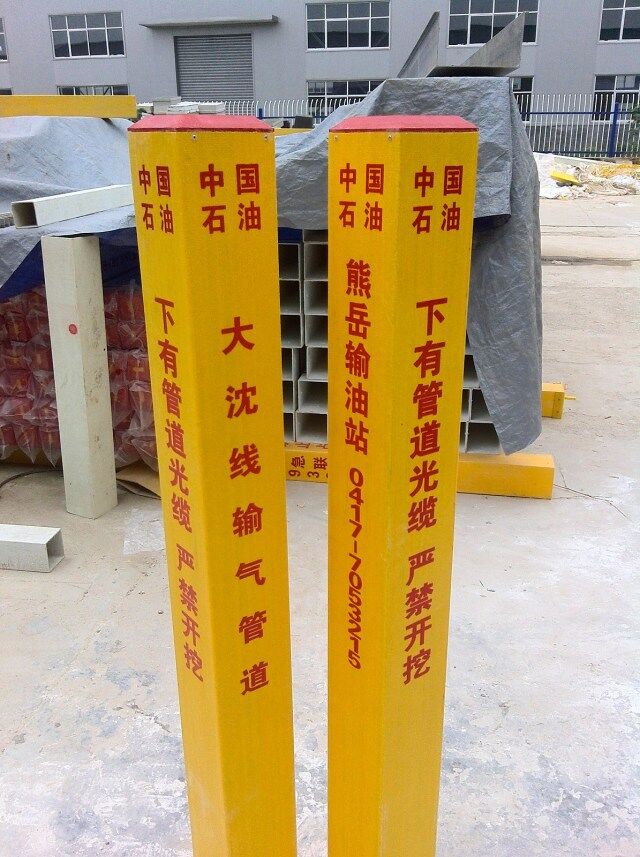

    加密樁和通信標石材質宜采用復合材料(樹脂+高強度玻璃纖維)。
    5.2 設置原則
    線路加密樁與通信標石合用。
    線路加密樁設置間距在城區、高風險、高后果區不大于50米,野外不大于200米,在野外植被茂密處宜設置A型樁,在無農作物或植被低矮區宜設置B型樁。
