高壓接地線規格種類和使用注意事項

發布時間：2019-10-23 作者：金能電力 來源：金能電力 點擊:

在電力系統中接地線是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定，接地線必須是25mm²以上裸銅軟線制成。

高壓接地棒分為：平口螺旋式接地棒、手握平口式接地棒、雙舌式接地棒、個人保安線、平口螺旋銅頭接地棒、平口可脫卸式接地棒、平口可脫卸式銅頭接地棒、圓口螺旋式接地棒、鴨嘴式接地棒。

高壓接地線的常見規格

國標10平方，16平方，25平方，35平方，50平方，70平方，90平方，95平方，120平方，130平方，150平方。

接地裝置：接地夾、地針、鉗子。

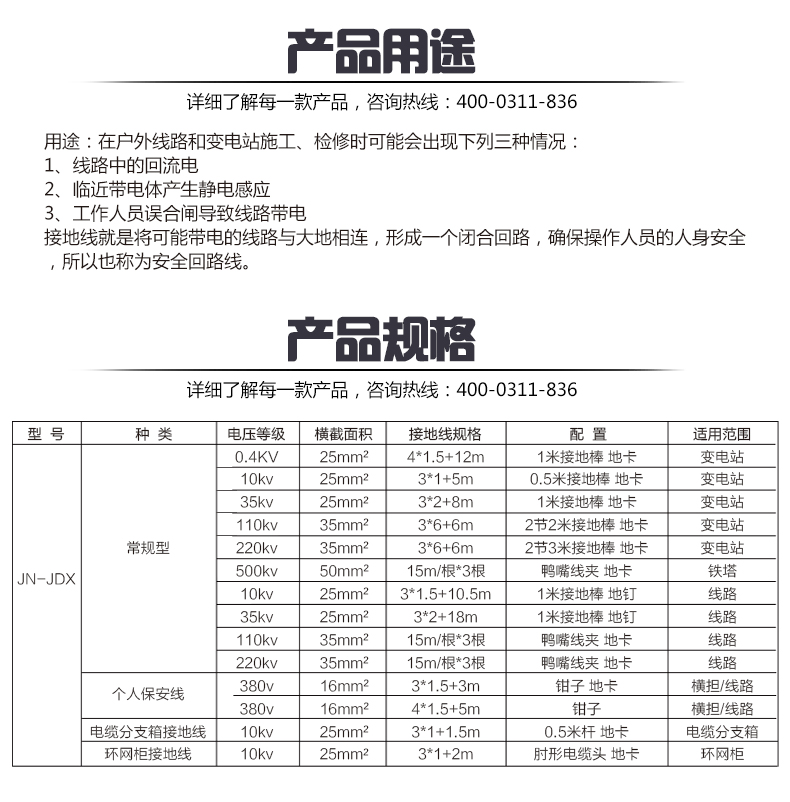

高壓接地線搭配規格推薦

檢驗周期：高壓接地線檢驗周期為每五年一次；

高壓接地線的使用要求

1 高壓接地線使用前，應進行外觀檢查，軟銅線有無端頭裸露損壞，各處連接是否牢固，如發現軟銅線松股、斷股、護層嚴重破損、線夾斷裂松動等缺陷時不得使用。

2裝設高壓接地線，應先裝設接地線接地端，驗電證實無電后，立即接導體端，并保證接觸良好，拆接地線的順序與此相反，以保證接地線始終處于良好的接地狀態，即使出現意外來電時，能有效地限制接地線上的電位，保證拆，裝接地線人員的安全。

3裝設高壓接地線必須由兩個人進行，若為單人值班，只允許是用接地開關，或使用絕緣棒合接地開關。裝設接地線是一項嚴肅謹慎的工作，如果發生帶電裝設地線，不僅危及工作人員的安全，而且會引起設備損害或大面積停電等重大事故，電網曾發生過多起帶電裝設接地線事故，絕大多數都是沒有嚴格執行操作監護制，由一人獨自操作，要么未驗電，要么走錯間隔等，因此應吸取事故教訓，必須由兩人進行裝設接地線的操作。

4、先將施工接地線一端用螺栓緊固在接地體上，把夾體的夾板打開，支好彈簧板，操作人員手提接地線使夾體對準需接地的導線或架空地線，相撞后夾體夾住導線或地線。

5、卸除時，先摘除夾板，最后松卸接地螺栓。

6、在感應電壓較高的場所，施工人員還應穿防靜電服。

7、高壓接地線必須懸掛接地警示牌。

8、嚴禁不用線夾而用纏繞的方法進行接地短路。

9、懸掛點如有接地點，應用接地線夾或?qū)Ｓ勉~棒作接地連接；如無固定接地點可利用；則可用臨時接地點，接地極埋入地下深度應不小于0.6m。

10、高壓接地線應妥善保管。每次使用前，均應仔細檢查其是否完好，軟銅線無祼露，螺母不松脫，否則不得使用。

11、使用高壓接地線前，應先驗電確認已停電，在設備上確認無電壓后進行。先將接地線夾連接在接地網或扁鐵件上，然后用接地操作棒分別將導線端線類擰緊在設備導線上。拆除高壓接地線時，順序正好與上述相反。

12、裝設的高壓接地線，它和帶電設備的距離，考慮到接地線擺的影響，其安全距離應不小于《電力安全工作規程》新規定的數值。
