高壓接地線如何安裝，高壓接地線使用指南

發布時間：2018-08-06 作者：金能電力 來源：金能電力 點擊:

高壓接地線的安裝
1）裝、拆接地線一般應由兩人進行。當驗明設備確無電壓后，應立即將檢修設備接地并三相短路。（2）對配電裝置接地線應裝設在該裝置導電部分的規定地點，這些地點的油漆應刮去，并劃有黑色標記。（3）裝設接地線應先接接地端，后接導體端，接地線應接觸良好，連接可靠。拆接地線的順序與此相反。裝、拆接地線均應使用絕緣棒和絕緣手套。人體不得碰觸接地線或未接地的導線，以防感應電觸電。（4）禁止使用其它導線作接地線或短路線，并嚴禁用纏繞的方法進行接地或短路。

接地裝置施工技術規范

（一）垂直接地極的材質為角鋼、鋼管或圓鋼。角鋼厚度不應小于 4 mm ，鋼管壁厚不應小于 3.5 mm ，圓鋼直徑不應小于 18 mm 。垂直接地極的長度宜為 2500mm 。

水平接地線的材質為扁鋼或圓鋼。扁鋼截面不應小于 100 m m 2，其厚度不應小于 4 mm ，圓鋼直徑不應小于 10 mm 。水平接地線的長度為 10m 。

在腐蝕性較強的土壤中，應對垂直接地極和水平接地線采取熱鍍鋅等防腐措施或加大其截面。

（二）垂直接地極的間距宜為 5m 。

（三）水平接地線在土壤中的埋設深度不應小于 0.8m。接地裝置應遠離由于磚窯、煙道等高溫影響使土壤電阻率升高的地方

（四）在高土壤電阻率地區，降低防直擊雷接地裝置的接地電阻宜采用下列方法：

1 、采用多支線外引接地裝置，外引長度不應大于有效長度。

2 、接地體埋于較深的低電阻率土壤中。

3 、采用降阻劑。

4 、換土。

（五）防直擊雷的接地體距建筑物出入口或人行道不應小于 3m 。當小于3m 時應采取下列措施之一：

1 、水平接地線局部深埋不應小于 1m ；

2 、水平接地線局部應包絕緣物，可采用 50 — 80 mm厚的瀝青層；

3 、采用瀝青碎石地面或在接地裝置上面敷設 50 — 80 mm厚的瀝青層，其寬度應超過接地體 2m 。

（六）埋在土壤中的接地裝置，其連接應采用焊接，并在焊接處作防腐處理。

（七）接地裝置工頻接地電阻的計算應符合現行國家標準《電力裝置的接地設計規范》的規定。

二、室內接地線施工技術規范

（一）室內接地線宜采用圓鋼或扁鋼，宜優先采用圓鋼。圓鋼直徑不應小于 8mm 。扁鋼截面不應小于 48 平方毫米，其厚度不應小于 4 mm 。

（二）室內接地線應沿建筑物外墻明敷，并經最短路徑接地；建筑藝術要求較高者可暗敷，但其圓鋼直徑不應小于10 mm ，扁鋼截面不應小于 80 平方毫米

三、室內高壓接地線的施工流程及規范

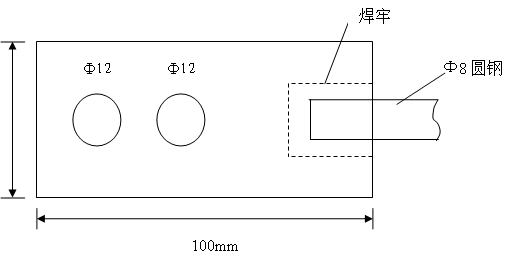

（一）室內接地端子制作圖

圖 3 室內接地端子

圖 1模式二接地體位置選擇示意圖

（二）模式二的項目校做接地裝置時，選在離衛星接收室地線引入孔最近的房前（后），離建筑物 2m 處，與建筑物平行挖一個 800mm 深， 10m 長的溝，將 3 根垂直接地極打入地下后與水平接地線焊牢，將 ф 8 的圓鋼焊在水平接地線上引入室內（見圖 1 ）。室內接線端子按圖 3 制作，將室內接地端子用 M10 × 100 的膨脹螺絲固定在空氣開關正下方距地面 300mm 的墻上，并加裝絕緣防護罩（見附圖 8 ）。將焊接處用瀝青做好防腐處理，高土壤電阻率地區須加入降阻劑后，將溝填平、夯實。

圖 2 模式三接地體位置選擇示意圖

（三）模式三項目校做接地裝置時，既要考慮到衛星接收室的入室地線，同時也要照顧到計算機教室的入室地線的施工方便，可選在教室前（后）離建筑物2m 處，與建筑物平行挖一個深 800mm ，長 10m 的溝，將 3根垂直接地極打入地下后與水平接地線焊牢，在水平接地線的兩端分別焊上 ф 8 的圓鋼，分別引入衛星接收室和計算機室（見圖 2）。室內接線端子按圖 3 制作，將室內接地端子用 M10 × 100 的膨脹螺絲固定在空氣開關正下方距地面 300mm的墻上，并加裝絕緣防護罩（見附圖 8）。將接地裝置焊接處用瀝青做好防腐處理，高土壤電阻率地區須加入降阻劑后，將溝填平、夯實。
