絕緣操作桿的組成，高壓令克棒的操作流程

發布時間：2018-11-28 作者：金能電力 來源：金能電力 點擊:

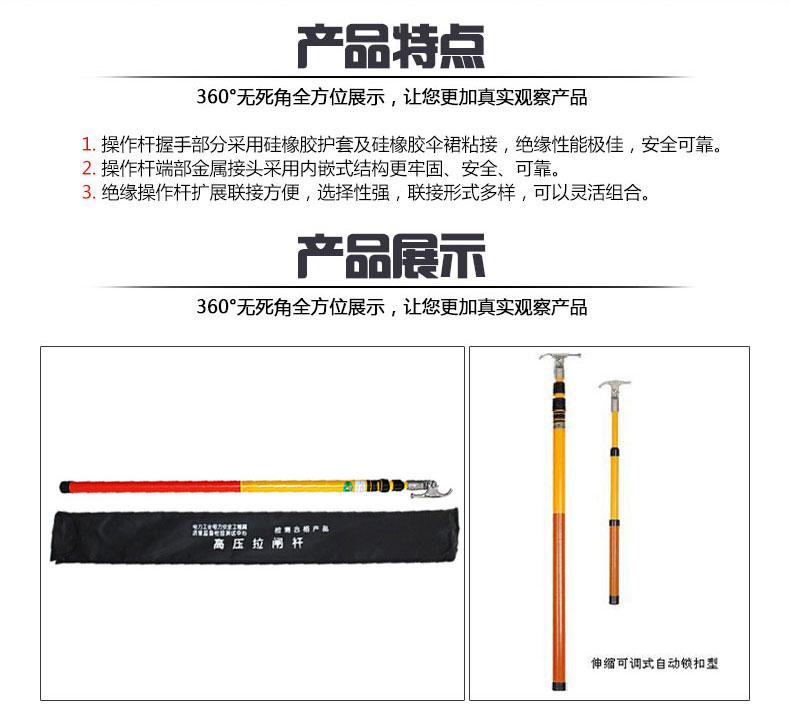

【產品名稱】：絕緣操作桿、拉閘桿、令克棒

【品牌】：金能

【產品材質】：采用優質玻璃纖維布、環氧樹脂和306樹脂苯酐，玻璃鋼纖維布以及固化劑等幾大絕緣材料制成。

【產品規格】：3節3米、3節4米、3節5米、3節6米、4節4米、4節5米、5節5米等，其它規格可根據客戶要求定制。

【電壓等級】：10KV、35KV、110KV、220KV、500KV

【產品特點】：外表美觀、結構輕巧、操作方便，具備優良的機械電氣性能，適合各種高壓條件下使用，絕緣性能良好使用安全。

【產品用途】：用于分合高低壓開關、拉合電閘及用于帶電作業線夾。

絕緣操作桿組成

絕緣操作桿一般有三節，根據需要使用其中的一節、二節、三節，它由三部分組成。

工作部分：起完成操作功能的作用，大多由金屬材料制成，樣式因功能不同而不同，并均安裝在絕緣部分的上面；

絕緣部分：起絕緣隔離作用，一般由電木、膠木、塑料帶、環氧玻璃布管等絕緣材料制成；

握手部分：用與絕緣部分相同的材料制成，為操作人員手握部分。

絕緣操作桿技術的要求

為保證操作時有足夠的絕緣安全距離，絕緣操作桿的絕緣部分長度不得小于0.7m；

要求它的材料要耐壓強度高、耐腐蝕、耐潮濕、機械強度大、質輕、便于攜帶，一個人能夠單獨操作；三節之間的連接應牢固可靠，不得在操作中脫落。

絕緣操作桿的分類

鐵扣式絕緣操作桿

10KV拉閘桿，35KV拉閘桿，110KV拉閘桿，伸縮式高壓拉閘桿，環氧玻璃鋼高壓拉閘桿的特點：全天候拉閘桿，全天候高壓拉閘桿，高壓拉閘桿，防雨式拉閘桿，防雨式高壓拉閘桿，防雨拉閘桿是用于短時間對帶電設備進行操作的絕緣工具，如接通或斷開高壓隔離開關、跌落熔絲具等。

1、接口式拉閘桿，高壓拉閘桿，玻璃鋼拉閘桿是比較常用的一種絕緣桿。分節處采用螺旋接口，最長可做到10米，可分節裝袋攜帶方便。

2、10KV令克棒，35KV令克棒，110KV令克棒，高壓令克棒，伸縮式令克棒，絕緣令克棒3節伸縮設計，一般最長做到6米，重量輕，體積小，易攜帶，使用方便，可根據使用空間伸縮定位到任意長度，有效地克服了伸縮式令克棒，全天候令克棒，防雨式令克棒，防雨式令克棒，高壓令克棒，全天候令克棒因長度固定而使用不便的缺點。

3、絕緣令克棒，伸縮式令克棒，高壓令克棒接口出采用游刃設計，旋緊后不會倒轉。

鐵扣式拉閘桿

防雨式絕緣操作桿

防雨拉閘桿（防雨絕緣操作桿）是根據我國電力部門要求設計生產的安全用具。它能有效地將帶電體與操作者絕緣開來，是工作人員能在最有效的距離外完成拉閘、合閘、挑線等實際帶電作業，尤其是我司設計開發的防雨高壓拉閘桿，它是高壓拉閘桿史上的又一次創新，在原有的基礎上增加防雨絕緣子串，有效避讓外泄電流和來自雷電天氣的不穩定性。憎水外表設計，加強了雨天操作的可靠性。外觀美觀大方，可特殊加工端頭等裝置！

伸縮式高壓絕緣操作桿

高壓拉閘桿產品特點：高壓拉閘桿是用于短時間對帶電設備進行操作的絕緣工具，如接通或斷開高壓隔離開關、跌落熔絲具等。

1、接口式高壓拉閘桿是比較常用的一種絕緣操作桿。分節處采用螺旋接口，最長可做到10米，可分節裝袋攜帶方便。　　

2、伸縮式高壓拉閘桿3節伸縮設計，一般最長做到6米，重量輕，體積小，易攜帶，使用方便，可根據使用空間伸縮定位到任意長度，有效地克服了接口式高壓拉閘桿因長度固定而使用不便的缺點。　 3、游刃式高壓拉閘桿接口出采用游刃設計，旋緊后不會倒轉。

伸縮式拉閘桿

高壓絕緣操作桿操作規程

操作順序	操作項目、內容、方法及要求	存在風險	風險控制措施	應用輔助工具用具
1	使用前檢查
1.1	檢查有無裂紋、劃痕	破壞絕緣，觸電	定期檢查、更換；設有備品
1.2	查看是否干燥、清潔	破壞絕緣，觸電	干布擦拭
1.3	檢查電壓等級是否合適	操作桿擊穿、電擊傷人	查看出廠標簽
1.4	檢查驗電器是否試驗合格	超期服役，絕緣性能下降，電擊傷人	查看定期試驗標簽；備有試驗報告。
2.	操作使用
2.1	操作桿的節與節之間連接
2.1.1	連接桿體	雜物易進入絲扣或沾上桿體降低絕緣，擊穿傷人	桿體必須離開地面
2.1.2	擰絲扣	操作中脫落傷人	絲扣必須擰緊
2.2	手握絕緣部分，不得越過隔離環	觸電	有專人監護	絕緣靴，戴絕緣手套或絕緣臺墊
2.3	操作時力氣均衡、避免磕碰	損壞桿體和絕緣	減少彎曲力
3	操作后保管
3.1	去污	絕緣下降	及時擦拭
3.2	防潮、防磕碰	絕緣下降	分節保存放置在工具架上，通風良好。
3.3	保管、檢查	磕碰損壞，絕緣下降	設專人保管，定期檢查、試驗。
