電絕緣橡膠板標準規范2017年更新版標準號:GB11176-1989

發布時間：2019-05-28 作者：金能電力 來源：金能電力 點擊:

1 主題內容與適用范圍

本標準規定了電絕緣橡膠板（以下簡稱絕緣膠板）的技術要求、試驗方法、檢驗規則、標志、包裝、運輸與貯存。

本標準適用于由橡膠制成的、作為電氣設備輔助防護用具的絕緣膠板。

2 引用標準

GB 527 硫化橡膠物理試驗方法的一般要求

GB 528 硫化橡膠拉伸性能的測定

GB 531 橡膠邵爾A型硬度試驗方法

GB 1034 塑料吸水性試驗方法

GB 1690 硫化橡膠耐液體試驗方法

GB 1695 硫化橡膠工頻擊穿介電強度和耐電壓的測定方法

GB 2941 橡膠試樣停放和試驗的溫度、濕度及時間

GB 3512 橡膠熱空氣老化試驗方法

GB 7762 硫化橡膠臭氧老化試驗方法靜態拉伸試驗

HG4—859 硫化橡膠定伸永久變形的測定方法（模數測定器法）

3 技術要求

3．1 規格尺寸見表1。

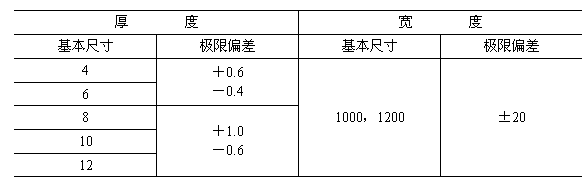

表1 mm

注：絕緣膠板長度由供需雙方商定。

3．2 絕緣膠板的物理機械性能見表2。

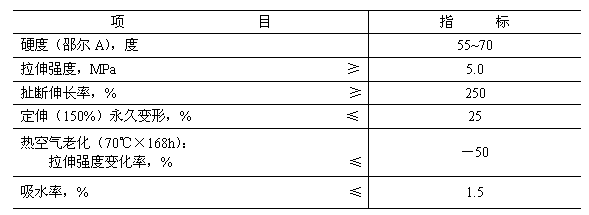

表2

注：表2中負號“－”表示拉伸強度降低率。

3．3 絕緣膠板的電絕緣性能見表3。

表3 kV

注：絕緣膠板在使用時，應根據有關規定，在試驗電壓和最大使用電壓之間有一定的裕度，以保證人身安全。

3．4 絕緣膠板的顏色：厚度4mm為綠色，6~12mm為黑色或紅色，也可按供需雙方協議生產。

3．5 絕緣膠板的外觀質量見表4。

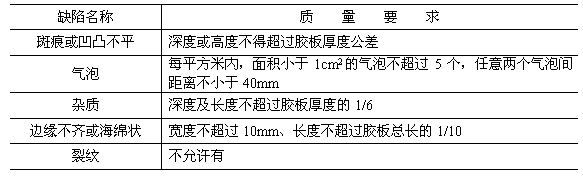

表4

4 試驗方法

4．1 物理機械性能試驗方法的一般要求按GB 527進行。

4．2 試樣的試驗條件按GB 2941進行。

4．3 硬度的測定按GB 531進行。

4．4 拉伸強度、扯斷伸長率的測定按GB 528進行。測試使用1型裁刀。

4．5 定伸永久變形的測定按HG4—859進行。試樣拉伸150%，保持15min，從夾持器上取下后恢復5min。

4．6 熱空氣老化試驗按GB 3512進行。

4．7 吸水性試驗按GB 1034進行。

4．8 規格尺寸用卷尺和精度為0.02mm的卡尺進行測量。厚度的測量應在膠板兩端均勻地選擇5點進行；帶有花紋的膠板厚度應從花紋頂端測量。

4．9 膠板的外觀質量用目測和量具進行檢驗。

4．10 擊穿電壓試驗按GB 1695進行。采用連續均勻升壓的試驗方法，試樣數量為5個。

4．11 耐電壓試驗：

4．11．1 試驗儀器試驗儀器及線路基本要求應符合GB 1695的有關規定。

電極材料可選用3mm厚、有光滑邊緣倒角和圓角的矩形金屬板，濕布或3mm厚的導電橡膠板。

4．11．2 試驗步驟：

4．11．2．1 將被測膠板平坦地鋪在試驗平臺的中間部位，上下極板中心對稱，極板四邊均應比被測膠板小150mm，并均勻重合，不得留有空隙。

4．11．2．2 在試樣上連續均勻升壓至規定的電壓值，保持1min，觀察有無擊穿現象。若無擊穿，則膠板耐電壓試驗合格。

4．11．2．3 試樣分段試驗時，兩段試驗邊緣要重合，避免漏試。

4．11．2．4 如有被擊穿現象，應把擊穿部分裁下，打上報廢標記；對沒有擊穿部分再進行試驗，直至無擊穿，膠板耐電壓試驗方為合格。

5 檢驗規則

5．1 制造廠應保證出廠產品全部符合本標準中規定的各項技術要求。

5．2 出廠檢驗應分批進行。一批規定為5~10天內連續生產的同一型號的產品產量。

5．3 絕緣膠板應百分之百進行規格尺寸、外觀質量和試驗電壓的檢驗。

5．4 絕緣膠板的硬度、拉伸強度、扯斷伸長率和定伸永久變形應按批進行檢驗。取樣方法為從該批產品中任意抽取一卷，在端部按試驗方法的要求裁取足夠的試樣。

5．5 熱空氣老化、吸水率和擊穿電壓試驗由生產廠定期進行。

5．6 任何一項試驗結果不合格時，應從該批產品中另取雙倍試樣進行不合格項目的復試。復試后仍有一項或一個試樣不合格，則該批產品為不合格品。

6 標志、包裝、運輸與貯存

6．1 每張膠板兩端都應印有清楚的、永久性的標志，內容包括：

a．制造廠名稱或商標；

b．絕緣膠板批號、規格；

c．執行標準代號。

6．2 絕緣膠板應成卷包裝，以聚丙烯編織布等材料做外包裝，兩端用繩捆扎，并附有質量合格證。合格證內容包括：

a．制造廠名稱或商標；

b．執行標準代號；

c．規格、批號、生產日期；

d．檢驗合格印章及檢驗員代號印章。

6．3 絕緣膠板在運輸與貯存過程中，應保持清潔，避免陽光直射，不得與酸、堿、油等有害物質接觸，并防止鋒利器械損傷。

6．4 絕緣膠板應貯存在溫度為－15~+35℃相對濕度為50%~80%的倉庫內，并距熱源1m以外。膠板必須在15~25℃的溫度下停放24h后方可使用。

6．5 在遵守本標準6.3、6.4條規定的條件下，絕緣膠板自制造之日起在一年的貯存期內，其物理機械性能及電絕緣性能應符合本標準的各項技術要求。

附錄A

特種電絕緣橡膠板

（參考件）

A1 主題內容與適用范圍

本附錄規定了特種電絕緣橡膠板（以下簡稱特種絕緣膠板）的產品分類、技術要求、試驗方法和檢驗規則。

本附錄適用于由橡膠制成的、作為電器設備輔助防護用具的特種絕緣膠板。

A2 產品分類

不同類型的特種絕緣膠板應具有耐臭氧、難燃、耐油等一種或多種性能。

TA型絕緣膠板耐臭氧

TB型絕緣膠板難燃

TC型絕緣膠板耐油

A3 技術要求

物理機械性能應符合表A1規定。

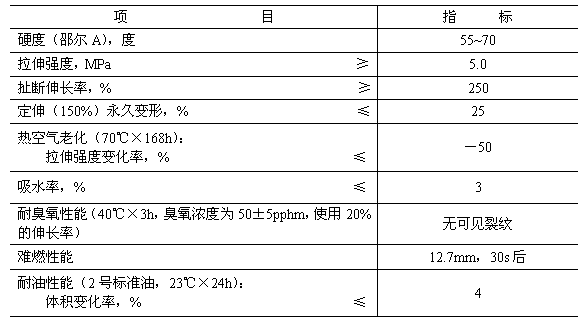

表A1

注：表A1中負號“－”表示拉伸強度降低率。

A4 試驗方法

A4．1 耐臭氧性能的測定按GB 7762進行。

A4．2 難燃性能的測定按ISO 35821）進行。

注：1）ISO 3582—1978《多孔塑料和多孔橡膠材料——小型試樣受微弱火焰作用的橫向燃燒特性的實驗室評定》，請參用化學工業部沈陽橡膠工業制品研究所的譯文。

A4．3 耐油性能的測定按GB 1690進行。

A5 檢驗規則

每批特種絕緣膠板在驗收時，如有下列任一種情況，則應從該批產品中另取雙倍試樣進行不合格項目的復試，復試后仍有一項或一個試樣不合格，則該批產品為不合格品。

A5．1 TA型絕緣膠板不符合表A1規定的耐臭氧性能；

A5．2 TB型絕緣膠板不符合表A1規定的難燃性能；

A5．3 TC型絕緣膠板不符合表A1規定的耐油性能。

在本附錄中未作規定的部分（規格尺寸、電絕緣性能、外觀質量、物理機械性能試驗方法、耐電壓和擊穿電壓試驗方法、檢驗規則、標志、包裝、運輸與貯存等項有關內容）均等同于普通絕緣膠板標準的規定。

附加說明：

本標準由北京市橡膠制品設計研究院歸口。

本標準由北京市橡膠制品設計研究院、天津勞動保護橡膠廠、重慶長江橡膠廠負責起草。

本標準主要起草人張承顏、沈樂群、李梅、宋寶清。

本標準參照采用美國試驗與材料協會標準 ASTM D178—81《橡膠絕緣板材》。
