金能電力綜合智能觸摸屏安全工具柜說明

發布時間：2020-01-20 作者：金能電力 來源：金能電力 點擊:

綜合智能（觸摸屏）安全工具柜系統說明書

一．產品概述

智能工具柜管理系統由LCD觸摸顯示屏、主控制板，多個從機模塊（溫濕度采集控制及工具位置信號采集）組成，具有以下功能特點：

1.一個主控制板最多可以連接32個從機模塊。每個柜子里的從機模塊可以安裝多達30支位置傳感器，并且多種工具可以任意組合配置。

2.顯示屏為15寸彩色LCD觸摸屏。

3.具有工具存取記錄功能，可以查詢各個柜子工具的存取情況新。

4.距檢時間監測功能，設置工具下次距檢日期，當時間<15天，距檢天數紅色警示且有蜂鳴警示。

5.工具信息顯示功能，LCD顯示屏同屏顯示工具的配備數量、距檢時間、在位編號情況、工具柜內、外溫濕度及控制信息等。

6.以圖標形式直觀顯示工具在位情況（紅色編號表示不在位，綠色編號表示在位）。新

7.語音播報功能，主機具有自動播報工具的名稱、操作狀態等功能，當存取工具的時候進行語音播報提醒。

8.具有工器具使用情況的自動檢測功能，主機通過工具柜內配置的紅外位置傳感器自動檢測工具的使用情況，在LCD顯示屏顯示。

9.溫濕度控制功能，通過顯示主機可以統一設置工具柜的溫度、濕度控制范圍及溫度報警值。

10.除濕機有自動、手動兩種工作狀態，手動模式下可以使用強制功能按鍵，強制打開和關閉除濕機。

11.短信提醒功能：工具柜的存取情況通過手機短信的形式發送至用戶手機上，可以隨意設置三個手機號碼。

12.密碼開鎖功能：配備電子密碼鎖，安全可靠，記錄操作員的使用情況。

二、智能綜合安全工具柜功能及操作

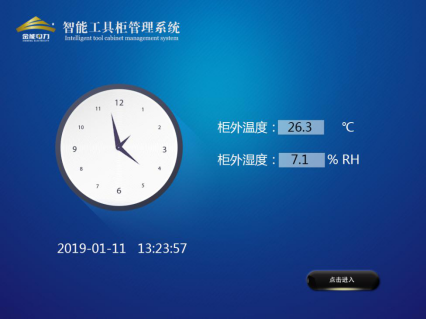

1.開機主頁面

主界面顯示當前時間，柜外溫、濕度情況。觸摸點擊圓形時鐘圖標即可彈出數字鍵盤，可以對時間進行設置。點擊進入按鈕圖標則進入主頁數據顯示界面。

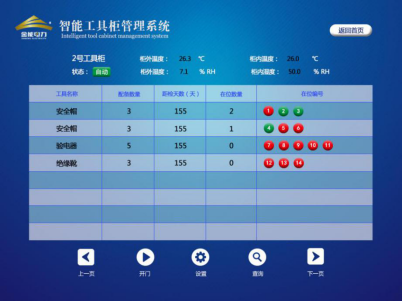

2.主頁數據顯示頁面

主頁數據顯示界面主要顯示的是各個柜子工具信息，包括柜內、外溫濕度、工具名稱、配備數量、距檢天數、在位數量、在位情況等信息。編號圖標顯示紅色則表示離位，綠色則表示在位。上下頁按鈕可進行各柜子頁面切換。該界面還配有開門、設置、查詢界面的按鈕。狀態一欄有自動、手動兩種狀態，表示的是此號柜中除濕機的工作狀態。自動狀態下，當溫、濕度達到設定的范圍值則除濕機會自動打開或者關閉。手動狀態下，可以強制打開或者關閉除濕機。

3.開門頁面

觸摸點擊白色輸入框，彈出數字鍵盤，即可輸入密碼。密碼正確則進入開門選擇界面，可以一鍵打開所有柜門，可以選擇性的打開柜門，密碼不正確則再次返回此界面可重新輸入。

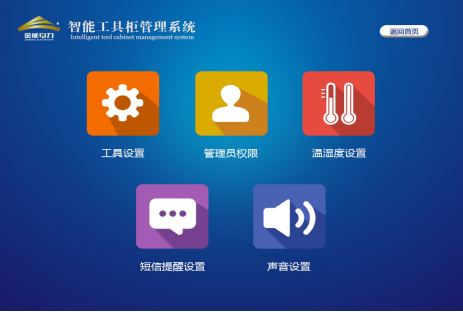

4.設置主頁面

設置界面中包括工具設置、管理員權限、溫濕度設置、短信設置、音量調節五項功能，觸摸點擊圖標則進入對應界面進行設置。

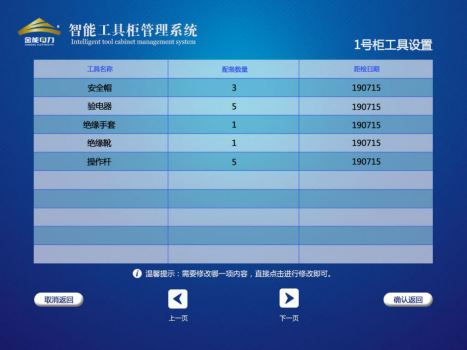

a.工具設置界面

工具設置界面中包括工具名稱，配備數量，距檢日期三個設置選項。觸摸點擊每項對應的空格則彈出鍵盤即可進行修改。

注：1、工具名稱不能超過8個中文或者16個英文字母。

2、配備數量值范圍為0~99。

3、距檢日期格式為年月日。例如格式190715 即表示 2019年7月15日，如果日期格式設置不正確則參數設置不會修改成功，會再次返回設置界面。

b.管理員權限頁面設置

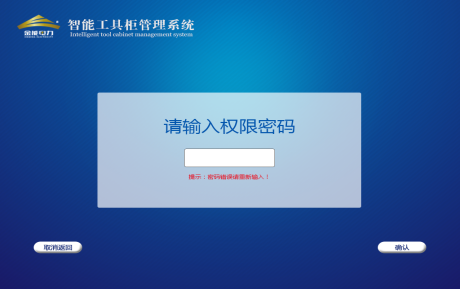

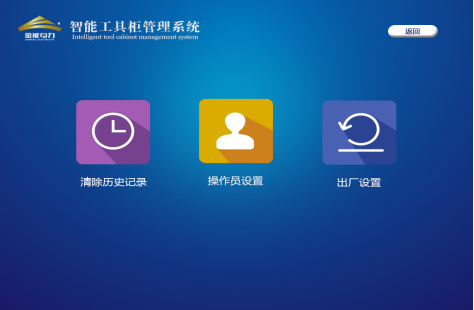

進入管理員設置界面則需要輸入權限密碼，權限密碼出廠默認設定為8888.輸入密碼后則進入設置界面，可以進行清除歷史記錄、出廠設置、操作員設置等操作。

清除歷史記錄，會將歷史記錄從查詢界面所有的信息內容清除掉。出廠設置，將系統恢復到出廠時候的各類數據參數狀態，包括一些工器具的信息、操作員信息、溫濕度控制參數等。

觸摸點擊操作員注冊確定按鍵則進入操作員設置界面，操作員名稱最多可輸入5個漢字或者10個字符，密碼格式為6位數字密碼，輸入完整后按確認返回按鈕，如果輸入密碼已被設定，或者注冊的名稱重復，則不會注冊成功，將返回該頁面繼續輸入，如輸入密碼格式正確則注冊成功。最多可以注冊7個操作員，名稱密碼不可以設置重復。出廠開鎖密碼為：111111，操作員名稱默認 ：石金能電力。

如果需要修改密碼則可以點擊修改密碼按鈕，則可以進入密碼重設界面點擊對應的操作員下的修改密碼按鈕則進入修改對應操作員密碼修改的界面在重設密碼界面，需要先輸入原始密碼才可修改成功。如果忘記密碼，則不能進行修改密碼。只有將該操作員刪除后，重新設置新的密碼

c.溫濕度設置頁面

觸摸點擊手動、自動圖標按鈕，除濕機的工作狀態可來回進行切換，綠色代表正運行的狀態。手動狀態下，除濕機開，除濕機關兩個功能按鍵才起作用。自動狀態下，可以對溫、濕度的上下限值進行設置。

除濕機的工作邏輯是這樣的：當實際濕度達到濕度上限值或者實際溫度低于溫度下限值后，則除濕機會自動打開，當實際溫度大于溫度上限時候則自動關閉除濕機，當實際溫度大于溫度下限十分鐘后，則也會自動關閉除濕機。

勾選全部工具柜，修改數值及狀態會應用到所有柜子中。點擊上下頁按鈕，可以選擇對應的柜子進行修改。

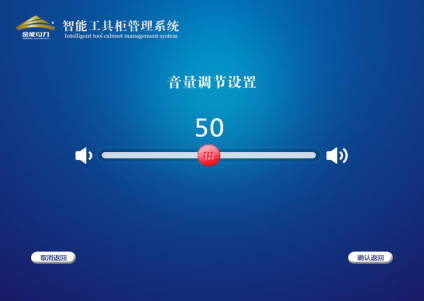

d.音量設置界面

左右拖動滑動按鈕即可對音量大小進行調解，點擊右邊喇叭圖標則有試聽效果功能。

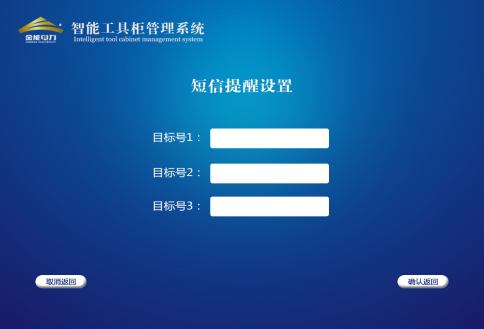

e.短信設置頁面

觸摸點擊短信提醒開啟、關閉按鈕，可對短信提醒功能開啟關閉進行選擇。點擊目標號空白欄即彈出數字鍵盤，進行手機號的輸入?？梢栽O(shè)置3個用戶手機號碼。

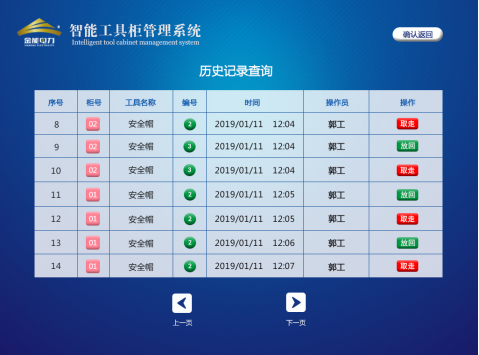

5.歷史記錄查詢頁面
