油氣管道標識標準講究、簡介及規范
發布時間：2020-07-20 作者：金能電力 來源：金能電力 點擊:
一、油氣管道標識可有標準？顏色有什么講究？
我國現行的是：GB7231-2003《工業管道的基本識別色、識別符號和安全標識》，適用于工業生產中非地下埋設的氣體和液體的輸送管道。

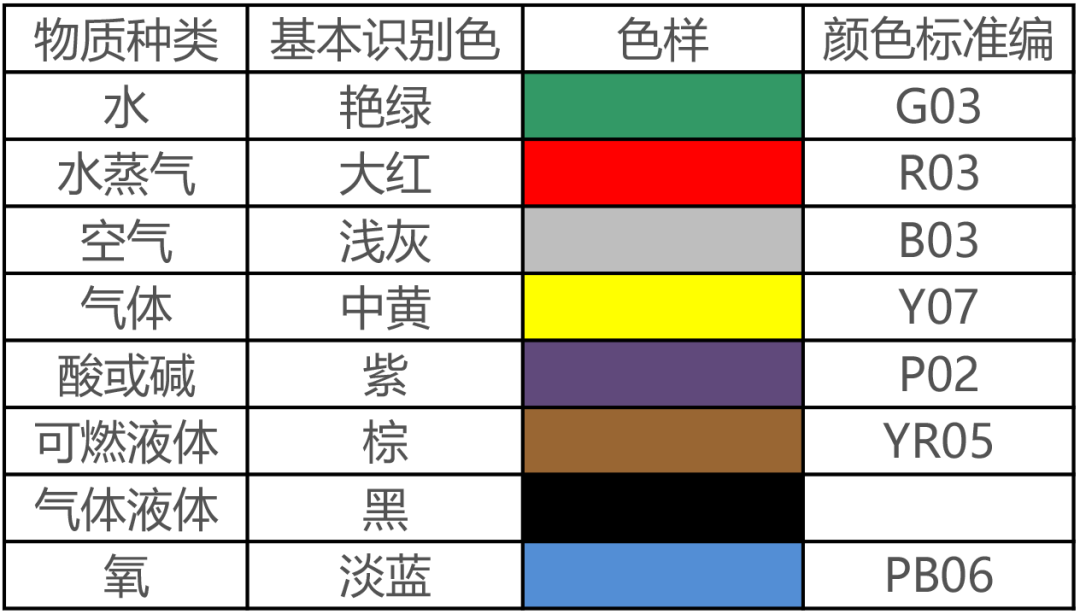

現行的標準里規定的8種識別顏色，代表了8種物質種類，他們的顏色樣板及標準編號如下所示。
二、油氣管道標識作用簡介
1、線路標識
油氣管道上方的各種地面和地下標記，包括里程樁／測試樁、標志樁、分界樁、警示牌、通信標石、管道標識帶等標記。
2、里程樁／測試樁
里程樁主要用于標識油氣管道走向、里程的地面標記，測試樁主要用于監測與測試管道陰極保護參數的地面標記，里程樁一般與測試樁結合設置。
里程樁／測試樁根據高度分為高樁、低樁，除以下地區應選用高樁外，其它地區可選用低樁。
a)植被豐富、地形復雜地區；
b)采用直升機巡線的沙灘、戈壁地區。
高樁里程樁／測試樁根據材質分為鋼質高樁、混凝土高樁。鋼質高樁適用于測試端點數量較多，或治安情況較好，線路標識不易受到破壞的地區。
3、標志樁
標志樁包括轉角樁、河流穿越樁、隧道穿越樁、公路穿越樁、鐵路穿越樁、管道交叉樁、通訊光纜（電纜）交叉樁、電力電纜交叉樁，主要用于標識管道方向變化、管道與地面工程（地下隱蔽物）交叉、管道結構（管徑、壁厚、防護層）變化、管道附屬地下設施的地面標記。
4、分界樁
明示管道所屬行政管理區域分界的標記。
5、警示牌
當管道穿越大中型河流（山谷）、沖溝、隧道、臨近水庫及其泄洪區、水渠、人口密集區、地（震）質災害頻發區、地震斷裂帶、礦山采空區等危險點源時，明示管道安全防范事項的標記。
警示牌根據材質分為鋼質警示牌、混凝土警示牌，鋼質警示牌地面以上高2.5米，混凝土警示牌地面以上高1.6米。
6、通信標石
主要用于標識通信光纜敷設位置、走向的地面標記。
通信標石根據高度分為A型和B型，A型通信標石地面以上高1米，B型通信標石地面以上高0.6米。加密樁做法與通信標石相同。
7、加密樁
兩個相鄰里程樁之間，按一定距離埋設的用于確認管線走向的地面標記，同時用于管道埋深較淺的溝渠、重載車輛通過未作管道保護涵的道路、管道經過人口稠密區等特殊地段的地面警示標記。
8、管道標識帶
連續敷設于埋地管道上方，用于防止第三方施工損壞管道而設置的地下標記。
關于石油天然氣管道施工的各種標準規范
SY0470-2000 石油天然氣管道跨越工程施工及驗收規范
GB/T9711.1-1997 石油天然氣工業 輸送鋼管交貨技術條件 第1部分：A級鋼管
GB/T9711.2-1999 石油天然氣工業輸送鋼管 交貨技術條件 第2部分：B級鋼管
GB50341-2003 立式圓筒形鋼制焊接油罐設計規范
SY/T5170-1998 石油天然氣工業用-鋼絲繩規范
SY/T0330-2004 現役管道的不停輸移動推薦做法
SY/T6556-2003 大型地面常壓儲罐防火和滅火
SY/T6516-2001 石油工業電焊焊接作業安全規程
GB/T14164-2005 石油天然氣輸送管用熱軋寬鋼帶
SY/T4079-95 石油天然氣管道穿越工程施工及驗收規范
SY0402-2000 石油天然氣站內工藝管道工程施工及驗收規范
SY0470-2000 石油天然氣管道跨越工程施工及驗收規范
SY/T0048-2000 石油天然氣工程總圖設計規范
SY/T0003-2003 石油天然氣工程制圖標準
SY/T0452-2002 石油天然氣金屬管道焊接工藝評定
SY/T0327-2003 石油天然氣鋼質管道對接環焊縫全自動超聲波檢測
GB50128-2005 立式圓筒形鋼制焊接儲罐施工及驗收規范
GB/T9711.3-2005 石油天然氣工業 輸送鋼管交貨技術條件 第3部分：C級鋼管
GB50369-2006 油氣長輸管道工程施工及驗收規范（代替SY0401-98 ）
SY/T4109-2005 石油天然氣鋼質管道無損檢測
消防技術標準規范匯編（2007上下）
SY/T0082.1-2006 石油天然氣工程初步設計內容規范 第1部分：油氣田地面工程
SY/T0082.2-2006 石油天然氣工程初步設計內容規范 第2部分：管道工程
SY/T0082.3-2006 石油天然氣工程初步設計內容規范 第3部分：天然氣處理廠工程
GB/T19830-2005 石油天然氣工業 油氣井套管或油管用鋼管
GB/T20173-2006 石油天然氣工業 管道輸送系統 管道閥門
GB/T20660-2006 石油天然氣工業 海上生產設施的火災、爆炸控制、削減措施 要求和指南
GB/T20972.1-2007 石油天然氣工業 油氣開采中用于含硫化氫環境的材料 第1部分：選擇抗裂紋材料的一般原則
